Gaz turbinasi va kompressor

Mikro gaz turbinali generator

Mikro gaz turbinasi - bu bir megavattdan kam quvvat bilan ajralib turadigan va generatorning aylanish tezligi o'nlab yuz minglab rpmgacha bo'lgan issiqlik generatoridir. Yuqori tezlikda harakatlanadigan motor va havo tashish vositalarining ixcham tuzilishi va ilg'or texnologiyalarining qo'llanilishi tufayli mikro gaz turbinasi umr bo'yi, harakatchanlik, ishonchlilik, yoqilg'i moslashuvchanligi, shovqin, cho'zilish, emissiya, texnik xizmat ko'rsatish va boshqa muhim afzalliklarga ega. Shuning uchun u asta-sekin yadroga aylandi. tabiiy gaz tarqatuvchi energiya tizimining energiya uskunalari va u kichik va o'rta korxonalarda, ofis binolarida, savdo markazlarida, kasalxonalarda, mehmonxonalarda va boshqa CHP yoki CCHP dasturlarining ssenariylarida keng qo'llaniladi.

Biz tomonidan mustaqil ravishda ishlab chiqilgan va ishlab chiqarilgan mikro gaz turbinalarining E seriyasi Xitoyning sanoatlashtirish bo'shlig'ini to'ldirdi. Chet el gaz turbinalari bilan taqqoslaganda, bizning mikro gaz turbinasi bir qator noyob afzalliklarga ega. Bir tomondan, E seriyasi kilovatt narxi atigi xorijiy mahsulotlar uchun atigi 1 / 2 bo'lgan pul uchun qiymatdir. Boshqa tomondan, E seriyali issiqlik elektr energiyasi nisbatida noyob tarzda sozlanadi, chiqindi gaz harorati 270 ex dan 650 adjust gacha, bu dastur stsenariylarini sezilarli darajada kengaytiradi. Bundan tashqari, E seriyalari yaxshi yoqilg'i moslashuvchanligiga ega. Ular nafaqat gaz yoqilg'ilaridan, shu jumladan biogaz, botqoq gazlaridan, balki dizel va metanol kabi suyuq yoqilg'idan ham foydalanishlari mumkin. Shuning uchun biz mijozlar talabiga binoan rivojlanishni tezda sozlashimiz mumkin. Bundan tashqari, bizning mustaqil ishlab chiqargan mahsulotlarimiz tashqi turbinalardan ko'ra ichki bozorga ko'proq mos keladigan etkazib berish, xizmat ko'rsatish, texnik xizmat ko'rsatish va texnik xizmat ko'rsatish jihatidan ancha yuqori.

QD 50 gaz turbinali generator to'plami

QD 50 og'ir turbinali gaz turbinali generator to'plamlari GENP'ning GE5-1 yadro dvigatelidan foydalangan holda GE standartlari va tegishli Xitoy standartlariga muvofiq ishlab chiqilgan va paketlangan.

QD 50 Ishlash （ISO holati ， tabiiy gaz）

Belgilar

· Modulli dizayn, saytni yig'ish va xizmat ko'rsatish muddati

Avtomatik boshqaruv tizimlari, masofadan turib monitoring va diagnostika

· Saytni ta'mirlash / kapital ta'mirlash uchun mavjud, texnik xizmat ko'rsatish xarajatlari kam

· Uzunroq ta'mirlash / texnik xizmat ko'rsatish oralig'i, yonishni tekshirish uchun 12000 soat (boreskop), HGPI uchun 24, 000 soat, mukammal ta'mirlash uchun 48000 soat

Kam emissiya (25 ppm)

Yoqilg'i

Tabiiy gaz, ikki yoqilg'i, dizel, suyultirilgan gaz, biomass gaz va boshqalar

QD 100 gaz turbinali generator to'plami

QD 100 og'ir turbinali gaz turbinali generator to'plamlari GENP'ning GE10-1 yadro dvigatelidan foydalanib, GE standartlari va tegishli Xitoy standartlariga muvofiq ishlab chiqilgan va paketlangan.

QD 100 Ishlash （ISO holati ， tabiiy gaz）

Belgilar

· Modulli dizayn, saytni yig'ish va xizmat ko'rsatish muddati

Avtomatik boshqaruv tizimlari, masofadan turib monitoring va diagnostika

· Saytni ta'mirlash / kapital ta'mirlash uchun mavjud, texnik xizmat ko'rsatish xarajatlari kam

· Uzunroq ta'mirlash / texnik xizmat ko'rsatish oralig'i, yonishni tekshirish uchun 8000 soat (boreskop), HGPI uchun 16, 000 soat, mukammal ta'mirlash uchun 32000 soat

Yoqilg'i

Tabiiy gaz, ikki yoqilg'i, dizel, suyultirilgan gaz, biomass gaz va boshqalar.

QD 160 gaz turbinali generator to'plami

QD 160 og'ir turbinali gaz turbinali generator to'plamlari GEP standartlari va tegishli Xitoy standartlariga muvofiq GENP'S LT 16 yadro dvigatelidan foydalangan holda GENP bilan birgalikda ishlab chiqilgan va paketlangan.

QD 160 Ishlash （ISO holati ， tabiiy gaz）

Belgilar

· Yuqori mavjudligi (98. 6%)

· Modulli dizayn, saytni o'rnatish va xizmat ko'rsatish muddati

Avtomatik boshqaruv tizimlari, masofadan turib monitoring va diagnostika

· Saytni ta'mirlash / kapital ta'mirlash uchun mavjud, texnik xizmat ko'rsatish xarajatlari kam

· Uzunroq ta'mirlash / texnik xizmat ko'rsatish oralig'i, mukammal ta'mirlash uchun 35000 soat

Kam emissiya

Yoqilg'i

Tabiiy gaz, ikki yoqilg'i, dizel, suyultirilgan gaz, biomass gaz va boshqalar.

QD 300 gaz turbinali generator to'plami

QD 300 og'ir turbinali gaz turbinali generator to'plamlari GENP'S MS 5002 E yadro dvigatelidan foydalanib, GE 'standartlari va tegishli Xitoy standartlariga muvofiq ishlab chiqilgan va paketlangan.

QD 300 Ishlash （ISO holati ， tabiiy gaz）

Belgilar

· Modulli dizayn, saytni o'rnatish va xizmat ko'rsatish muddati

Avtomatik boshqaruv tizimlari, masofadan turib monitoring va diagnostika

· Saytni ta'mirlash / kapital ta'mirlash uchun mavjud, texnik xizmat ko'rsatish xarajatlari kam

· Uzunroq ta'mirlash / texnik xizmat ko'rsatish oralig'i, mukammal ta'mirlash uchun 48000 soat

Kam emissiya

Yoqilg'i

Tabiiy gaz, ikki yoqilg'i, dizel, suyultirilgan gaz, biomass gaz va boshqalar

QD 500 gaz turbinali generator to'plami (SGT-800)

Og'irligi yuqori bo'lgan QD 500 gaz turbinali generator to'plamlari GENP bilan birgalikda, Siemens 'SGT 800 yadro dvigatelidan foydalanib, GE' standartlari va tegishli Xitoy standartlariga muvofiq ishlab chiqariladi.

QD 500 Ishlash （ISO holati ， tabiiy gaz）

Belgilar

· Yuqori elektr unumdorligi 38. 3%

· Modulli dizayn, saytni o'rnatish va xizmat ko'rsatish muddati

Avtomatik boshqaruv tizimlari, masofadan turib monitoring va diagnostika

· Saytni ta'mirlash / kapital ta'mirlash uchun mavjud, texnik xizmat ko'rsatish xarajatlari kam

· Uzunroq ta'mirlash / texnik xizmat ko'rsatish oralig'i, yonishni tekshirish uchun 10000 soat (boreskop), HGPI uchun 30, 000 soat, kapital ta'mirlash uchun 60, 000 soat

· Kam emissiya 15 ppmv

Yoqilg'i

Tabiiy gaz, ikki yoqilg'i, dizel, suyultirilgan gaz, biomass gaz va boshqalar.

QDR 20 issiqlik elektr energiyasini ishlab chiqarish uchun to'plamlar to'plami

QDR 20 issiqlik elektr energiyasini ishlab chiqarish uchun to'plamlar to'plami - bu kompaniyaning yuqori texnologiyalar va asosiy mahsulotidir. Davlat tomonidan energiya tejash, atrof-muhitni muhofaza qilish va resurslardan kompleks foydalanishning afzalliklari uchun tavsiya etiladi va targ'ib qilinadi. Metallurgiya, neft-kimyo, koks va ko'mir sanoatida yo'q bo'lib ketadigan sanoat chiqindi gazlari: koks pechkasi, ko'mir qatlami gazlari, neft konlarining chiqindi gazlari va kimyoviy chiqindi gazlar va boshqalar. Hozirgacha to'plangan 40 to'plamlari foydalanuvchilarga etkazib berildi va foydalanuvchilarni etuk, barqaror, ishonchli va energiya tejaydigan mahsulot bilan ta'minladilar.

QDR 20 Texnik ma'lumotlar

Belgilar

· Investitsiyalarni yo'qotuvchi, xarajatlarni kamaytiruvchi

· Yaxshiroq foyda oling, laim 3 yilni qoplash uchun mablag 'sarflang (qurilish vaqtini o'z ichiga oling)

· Start-up rapider, to'xtashdan tortib to barcha yuklargacha, vaqt - besh daqiqa.

· Sababi, maydoni kichik.

· Issiqlik-elektr energiyasining samaradorligi yaxshilanadi: Umumiy samaradorligi ≥ 75%

· Avtomatlashtirish darajasi qanchalik baland bo'lsa, ishlash osonroq. Avtomatizm 3 daqiqada ishga tushirish, qo'zg'alish, kombinatsiyalash, quvvatni sozlash, himoya funktsiyasi va avtomatizmni kuzatib borish parametrlarini amalga oshirishi mumkin.

Mustaqil ravishda elektr energiyasini ishlab chiqaring va elektr energiyasini ishlab chiqarish qobiliyatini birlashtiring.

· Yoqilg'i yoqilg'isi: 2300 kCal / Nm³ ~ 11000 kCal / Nm³.

QDRA 70 issiqlik elektr energiyasini ishlab chiqarish uchun to'plamlar to'plami

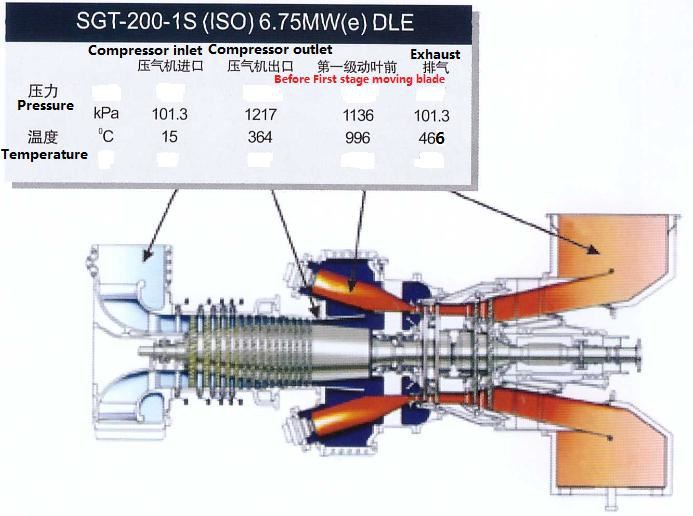

Siemens 'SGT 200 gaz turbinasini qabul qiladigan QDRA 70 gaz turbinasi oddiy dizayn, ishonchli ishlash, kam emissiya va mukammal ishlash xususiyatlariga ega. Suyuq yoqilg'ini va har xil turdagi gaz yoqilg'isini yoqishga qodir. Modulli integratsiyalashgan dizayn kontseptsiyasi generatsiya to'plamida qabul qilinadi. Modullar birlashtirilgan qism sifatida yig'iladi va yig'ilishdan oldin va zavod sinovlaridan so'ng standart bazaga o'rnatiladi, bu transport, o'rnatish va dala sharoitida texnik xizmat ko'rsatish uchun juda qulaydir. Sanoat elektr energiyasini ishlab chiqarish jarayonida gaz turbinasidan chiqadigan yuqori haroratli issiqlikni issiqlik qaytaruvchi qozon yordamida qayta ishlatish mumkin, bu esa butun issiqlik samaradorligini 85% ga etkazadi.

QDRA 70 Texnik ma'lumotlar

QDR 129 issiqlik elektr energiyasini ishlab chiqarish uchun to'plamlar to'plami

QDR 129 generator blokining yadro dvigateli ikki bosqichli quvvat turbinalariga ega va dizaynda yangilangan aerodinamika va yonish texnologiyasini qo'llaydigan elektr energiyasini ishlab chiqarish maqsadlari uchun maxsus ishlab chiqilgan. U ixcham joylashuvi, yaxshi xizmat ko'rsatish qobiliyati, yuqori ishonchlilik, qisqa muddatli sarmoyani qaytarish muddati, barqaror va tejamkor energiya chiqishi va kuchli bug 'etkazib berish qobiliyatiga ega. Bu gaz turbinasini neft va tabiiy gaz sanoatida qo'llash uchun birinchi tanlov bo'ladi.

QDR 129 Texnik ma'lumotlar

QY 40 zaryadlash birligi

QY 40 super zaryadlovchi qurilmasi P {GP amp; W Kanada kompaniyasining ST 40 gaz turbinasini o'zining elektr stantsiyasi va Italiyadan olib kelingan PCL 303 santrifüj kompressor texnologiyasi sifatida qabul qiladi. Gaz turbinasi to'plamining barchasi kompyuter tomonidan boshqariladi va dunyoning eng ilg'or darajasiga ega. Xitoyda "G'arbiy-Sharqiy gaz uzatish" loyihasi uchun tabiiy gazni uzoq masofali tashishda zaryad olish uchun eng yaxshi tanlov.

QY 40 super zaryadlovchi qurilmasi tabiiy gazni uzoq masofaga tashish quvurlari yo'qotish bosimi koeffitsienti (1. 2 - 1. 55), katta oqim ( 7 yuz million - 1 4 yuz million). Shuningdek, mijozlar talabiga binoan biz boshqa gaz va suyuqlik uchun ko'paytiradigan kompressorni ham qayta ishlashimiz mumkin.

QY 40 zaryadlovchi qurilmaning texnik ma'lumotlari

Yuk tashuvchi gaz turbinasi ishlab chiqaradigan to'plam

Dongturbo gaz turbinasi seriyali yuk mashinalari bilan ishlaydigan gaz turbinasini ishlab chiqaruvchi vosita Dongturbo tomonidan mustaqil ravishda ishlab chiqilgan, boshqaruv va himoya qilish texnologiyasi, o'rnatilgan texnologiya va ovozni o'chirish texnologiyasini ishlab chiqqan ilg'or gaz turbinasini qabul qiladi. U ishonchli funktsiyani, oddiy ishlashni, oson parvarishlashni, ishlab chiqarilgan elektr energiyasining yuqori quvvatini va hokazolarni o'z ichiga oladi va shahar favqulodda elektr ta'minoti, qutqaruv ishlari, avariya holatida elektr ta'minoti va harbiy texnikaning ko'plab sohalarida keng qo'llaniladi. yuk mashinasi va yordamchi yuk mashinalari.

A. Quvvat ishlab chiqaradigan yuk mashinasi

Energiya ishlab chiqaradigan yuk mashinasi ishlab chiqaruvchi to'plam atrofidagi shovqinni samarali boshqarish uchun ilg'or havo chiqarish va o'chirish moslamalari va korpuslarini qabul qiladi. Jeneratör xonasining haroratini ta'minlaydigan yaxshi shamollatish moslamasi barcha komponentlar va qurilmalar uchun ishchi muhit haroratiga talabni qondirishi mumkin. Ishlab chiqaruvchi komplektning yordamchi uskunalari va elektr nazorat qilish tizimlari barchasi generator xonasida o'rnatilgan bo'lib, bu ishlab chiqaruvchi komplektning yuqori integratsiyasini tasdiqlaydi. Xonaning orqa tomonida joylashgan boshqaruv kabinasida ishlaydigan displey paneli va avtoulov kabinasida qo'lda ishlaydigan kompyuter va boshqarish dastagi mavjud. Qo'lda ishlaydigan kompyuter masofadan turib monitorni to'plamga aylantirishi mumkin va boshqariladigan dastak masofaviy operatsiyani generatsiya to'plamiga aylantirishi mumkin.

B.A. yordamchi yuk mashinasi

Yordamchi yuk mashinasi elektr energiyasini ishlab chiqarishda ishlatiladigan simi va yuk mashinalari tomonidan ishlab chiqarilgan 6 soat ishlashi uchun ishlatiladigan yoqilg'ini ta'minlaydi. Unda mamlakat ichkarisida ishlash, yuqori moslashuvchanlik va dala ishlari va h.k., shuningdek mustaqil ravishda yoqilg'i transporti vositasi sifatida foydalaniladi.

Statsionar gaz turbinasi generatori

Dongturbo seriyali statsionar gaz turbinasi to'plami, bu tezkor javob berish, ishonchlilik, avtomatlashtirish, uchuvchisiz ishlash, xavfsizlik va atrof-muhitni muhofaza qilish xususiyatlari bilan yuqori texnologiyali mahsulot bo'lib, xaridorlarni doimiy ravishda ishlaydigan generatsion to'plam va favqulodda quvvat bilan ta'minlaydi. Gaz turbinasi statsionar stantsiyasining elektr stantsiyasi bu aviatsiya dvigatellari texnologiyasi asosida ishlab chiqilgan va ishlab chiqarilgan gaz turbinasidir. Bu yuqori avtomatlashtirish, ishonchli ishga tushirish, barqaror kuchlanish va chastota, garmonik-to'lqinli shovqinlarning oldini olish, yuklash qobiliyatiga yuqori qarshilik qobiliyati, kichik o'lcham va engil vazn, kam shovqin, sovutish suvi kerak emas, qulay foydalanish va texnik xizmat ko'rsatish va hk. Dizel yoqilg'isi, kerosin, tabiiy gaz, ko'mir gazi va sanoat chiqindi gazlari va boshqalar iste'molchilarning xohishiga ko'ra ishlatilishi mumkin.

1200 ~ 3000 kVt quvvatga ega statsionar gaz turbinasi ishlab chiqarish to'plami favqulodda gaz turbinasi ishlab chiqaradigan maydonlardagi ko'plab bo'shliqlarni to'ldiradi va Guangzhou, Shantou, Shanxay, Pekin, Zhengzhou, Changchun, Hangzhouda. , va boshqalar.

A.QD 12 、 QD 14 、 QD 16 Statsionar gaz turbinasi ishlab chiqarish to'plami (12 00kw-1600kw)

QD 12 、 QD 14 、 QD 16 turidagi statsionar gaz-turbinali generator to'plami asosan gaz turbinasidan, elektr generatoridan, val ulash moslamasidan, yonilg'i tizimidan, yog 'tizimidan, suv chiqarish tizimidan, egzoz tizimidan iborat. , elektr nazorat qilish tizimi, boshqaruvni himoya qilish tizimi, ovoz yalıtım korpusi, taglik va vosita xonasini shamollatish tizimi va boshqalar.

QD 16 turistik statsionar gaz turbinasi to'plami 1998 da ishlab chiqarilgan va ishlab chiqarilgan bo'lib, Axborot Sanoat Vazirligi va Aviatsiya Sanoat Korporatsiyasi tomonidan tashkil etilgan bo'lib, Xitoyda tel uchun ishlatiladigan birinchi gaz turbinasi ishlab chiqaruvchisi hisoblanadi. -aloqa.

B.QD 30 C gaz turbinasi ishlab chiqarish to'plami (30 00kw)

QD 30 C statsionar gaz turbinasi ishlab chiqaradigan to'plam - bu Xitoy ichidagi maksimal aloqa aloqasi genseti. Bu Xitoyning aloqa sohalarida yuqori darajadagi favqulodda elektr ta'minotining ortib borayotgan talablarini qondiradi.

QD 30 S statsionar gaz turbinasi ishlab chiqaradigan to'plam, bu ikki baravar gazga chidamlilik qobiliyatiga ega bo'lgan birinchi uy genseti va ichki etakchi o'rinni egallaydi va qo'shaloq gaz turbinasi texnologiyasini qo'llash sohasida xalqaro miqyosda yuqori o'rinni egallaydi.

Konteyner turi gaz turbinasi ishlab chiqarish to'plami

QD 15 Konteyner tipidagi gaz turbinasi ishlab chiqaruvchi to'plam, tashqi tuzilishi 1 AA standart konteyneriga muvofiq ishlab chiqilgan, elektr energiyasini ishlab chiqarishning yuqori sifati, katta chiqish quvvati, yuqori muvaffaqiyatli ishga tushirish tezligi, tezkor yuklash kabi kelajakka ega. , va ishonchli ishonchliligi va boshqalar. Bu ikkala statsionar va yuk tashuvchi vositaning afzalliklarini o'zida mujassamlashtiradi, transport uchun qulay, juda yuqori moslashuvchan va havoda mustaqil ravishda mashina xonasi bo'lmagan holda mustaqil ishlashga qodir. Umumiy quvvat manbai sifatida foydalanishdan tashqari, bunday ishlab chiqarish moslamasi favqulodda vaziyatlar va tabiiy ofatlarni bartaraf etishda, shuningdek harbiy jang maydonlarida elektr ta'minoti sifatida ham ishlatilishi mumkin.

Gaz turbinasi sovutish, issiqlik va elektr ta'minoti genseti

Gaz turbinasi elektr energiyasini ishlab chiqaradigan to'plam, shuningdek, issiqlik va elektr ta'minoti gensetini yoki egzoz-issiqlik qozon yoki lityum bromit generatori bilan jihozlangan salqin, issiqlik va elektr ta'minoti gensetini tashkil qilish uchun ishlatilishi mumkin. Oddiy elektr ta'minoti tizimi bilan taqqoslaganda, salqin, issiqlik va elektr ta'minoti tizimi tizimning energiya sarfini sezilarli darajada oshirishi, yoqilg'ining keng qo'llanilishi tufayli atrof-muhit ifloslanishini kamaytirishi mumkin. Shu sababli, salqin, issiqlik va elektr ta'minoti tizimi taqsimlangan elektr ta'minoti sohasida keng qamrovli kelajakka ega.
